1.1 Definición.

Tratamos aquí las Instalaciones de suministro de agua fría a los locales húmedos de las viviendas de un edificio desde la acometida hasta los distintos aparatos de consumo.

Lógicamente, nos sirve de base el documento básico DB HS-4 del CTE, pero será necesario recurrir con cierta frecuencia a:

- NTE/IFF y NTE/IFC por didácticas y

- NIA por las exigencias e indicaciones de las compañías locales de suministro de agua que se basan fundamentalmente en ella.

No obstante, nos vamos a permitir dar algunas pinceladas sobre dichas normas en función de la experiencia adquirida durante muchos años.

Utiliza las flechas para avanzar/retroceder o el índice para temas concretos

Fontanería a pie de Obra

1.2 Simbología.

Para una mejor comprensión de los esquemas que incluiremos a continuación, vamos a proporcionaros aquí un recordatorio de la simbología utilizada en dichos esquemas, que debe incluirse en el proyecto de las instalaciones. Va a ser muy importante consultarla cuando estemos estudiando los distintos esquemas que se utilizan en las instalaciones de agua fría y caliente.

Como consecuencia de que los símbolos utilizados por cada autor no están unificados, me permito aportar aquí mi propia tabla de símbolos en este enlace, que, como en todos los casos, es un compendio de lo que se utiliza en este gremio.

Utiliza las flechas para avanzar/retroceder o el índice para temas concretos

Fontanería a pie de Obra

1.3 Esquemas de la instalación.

Vamos a ver en este punto varios de los esquemas que pueden realizarse en esta instalación.

En primer lugar nos vamos a ocupar de los esquemas que prescribe la norma.

A continuación vamos a proponer aquellos esquemas que se ajustan a la norma y que incorporan las exigencias de la misma.

Utiliza las flechas para avanzar/retroceder o el índice para temas concretos

Fontanería a pie de Obra

1.3.1 Esquemas que prescribe la norma.

Son dos los esquemas que propone DB HS-4:

- Esquema de red con contador general (Figura 3.1 del documento).

- Esquema de red con contadores aislados (Figura 3.2 del documento).

Utiliza las flechas para avanzar/retroceder o el índice para temas concretos

Fontanería a pie de Obra

1.3.1.1 Esquema de red con contador general.

Hay que destacar que el "Esquema de red con contador general", aún siendo una prescripción de este documento, DB HS4 no cumple con este documento, que en su apartado 2.3 Ahorro de agua, en su párrafo 1 dice:"Debe disponerse un sistema de contabilización tanto de agua fría como de agua caliente para cada unidad de consumo individualizable", por lo que debe ser modificado.

Utiliza las flechas para avanzar/retroceder o el índice para temas concretos

Fontanería a pie de Obra

1.3.1.2 Esquema de red de contadores aislados.

Este esquema establece, en apariencia, varios niveles de presión, pero realmente no es de una fácil comprensión para aquellas personas que quieran iniciarse en este conocimiento.

Creo que el esquema C que se propone más adelante cumple claramente con el prescrito por
DB HS-4.

Además, como puede comprobarse las válvulas colocadas en las columnas están mal situadas con respecto al flujo del agua.

Acceder al "Esquema de red de contadores aislados".

Utiliza las flechas para avanzar/retroceder o el índice para temas concretos

Fontanería a pie de Obra

1.3.2 Esquemas que proponemos.

Teniendo en cuenta que los esquemas que habitualmente se utilizan para las instalaciones de agua fría coinciden de forma generalizada con los que propone NTE/IFF, las traemos aquí para modificarlos de acuerdo con los detalles anteriores.

Empezamos por el más utilizado en la práctica que pertenecería, como se ha mencionado anteriormente, al “esquema de red con contadores aislados” aunque aquí, paradójicamente, estén concentrados en batería de contadores.

Utiliza las flechas para avanzar/retroceder o el índice para temas concretos

Fontanería a pie de Obra

1.3.2.1 Contadores divisionarios centralizados.

Es el Esquema que denomina C la NTE, que modificamos para ajustarse a DB HS-4.

Se trata, como todos conocéis de la “centralización en batería de contadores”, en donde se proyectan tantas columnas como viviendas hay en el edificio, estableciendo a la vez distintos niveles en función de la presión de entrada al edificio y la que se necesita para un correcto suministro a cada punto de consumo (grifo o aparato).

Es decir, cada columna nace en el contador divisionario y termina en la llave de entrada de la vivienda que se quiere suministrar.

Con este esquema de instalación es más fácil repercutir los consumos para cada vivienda. Sin embargo, en la práctica, suelen existir más suministros añadidos (no sólo suele haber viviendas en un edificio) como serían locales, garajes, piscinas, jardines, etc., para lo que no habría más que añadir contadores divisionarios para cada servicio. No obstante está bastante recomendado, que además de la batería de contadores se coloque un contador general que ponga de manifiesto las pérdidas residuales que se producen en un suministro complejo, para que esas pérdidas puedan ser repercutidas a los distintos usuarios.

Utiliza las flechas para avanzar/retroceder o el índice para temas concretos

Fontanería a pie de Obra

1.3.2.1 Contadores divisionarios centralizados(continuación).

En nuestro criterio es este esquema el más utilizado actualmente. Puede asegurarse que se implantó con el fin de facilitar la medición de los consumos a las empresas suministradoras. No obstante, queremos añadir que se trata de una instalación “limpia” y “estética” si cuidamos el cuarto de instalaciones en el que se ubicará la batería de contadores.

Este esquema C, lo encontramos en nuestra siguiente Figura.

Utiliza las flechas para avanzar/retroceder o el índice para temas concretos

Fontanería a pie de Obra

1.3.2.2 Contadores divisionarios en cada vivienda o local.

Se trata del Esquema D de la NTE/IFF. Se proyectan tantas columnas como viviendas, locales o suministros se compone el edificio, como en el caso anterior, pero introduciendo la variante de colocar un contador divisionario a la entrada de cada vivienda. Cada columna se iniciaría en su respectivo nivel de presión y acabaría en el contador divisionario de la entrada de la vivienda.

Como puede comprobarse, también dispone de contador general a la entrada al edificio. Este esquema tuvo una gran aplicación hace años, pertenecería al grupo de “esquema de red con contador general” y fue reemplazado por la centralización en batería de contadores del   esquema C.

En este caso la compañía suministradora controla el contador general y la comunidad o su administrador reparte el consumo de la forma convenida previamente en estatutos de la comunidad.

Este esquema se encuentra en la siguiente Figura.

Utiliza las flechas para avanzar/retroceder o el índice para temas concretos

Fontanería a pie de Obra

Tabla de simbolos

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

Esquema de red con contador general

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

Esquema de red con contador general

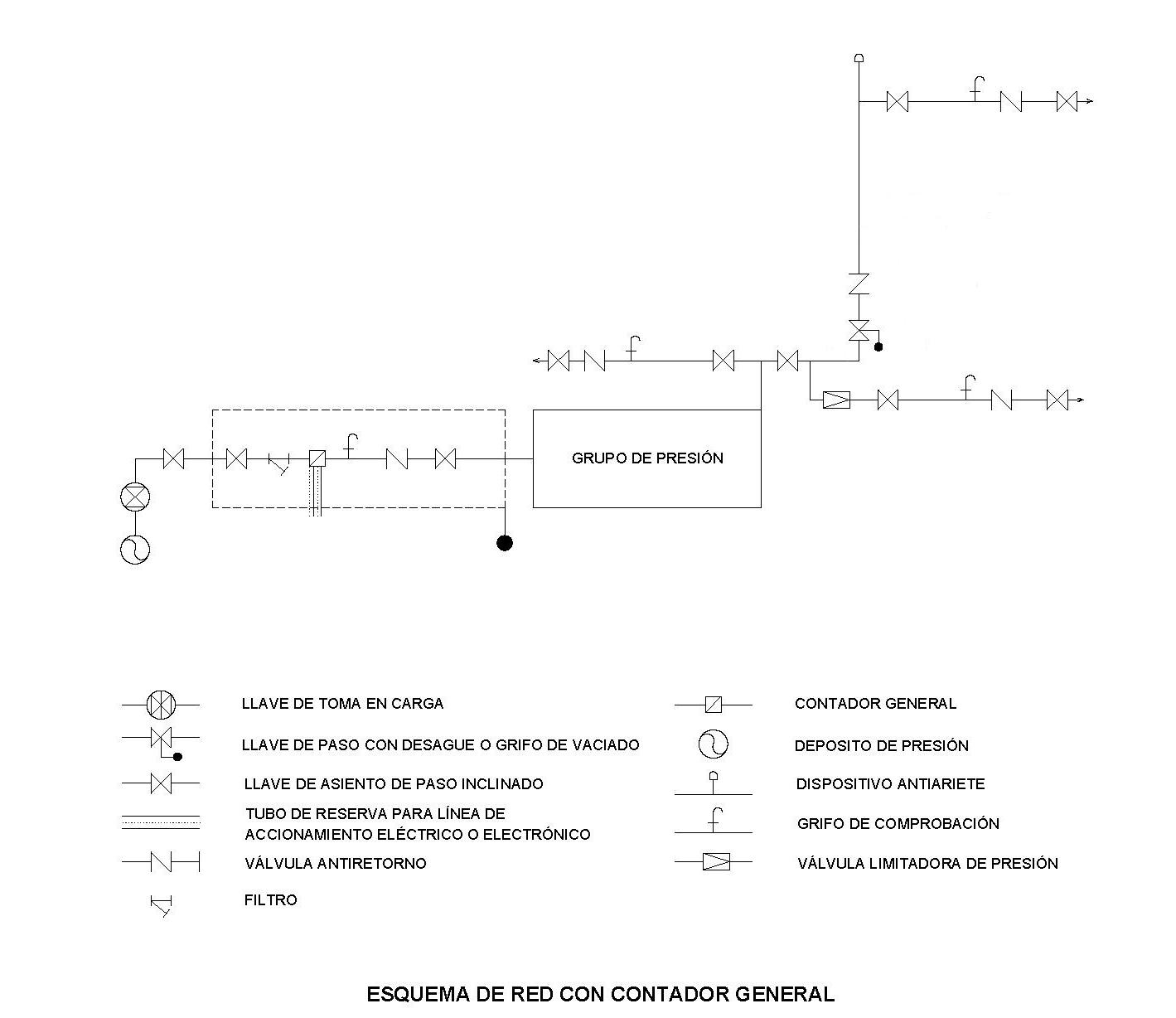

La posición de estas válvulas entre sí, es incorrecta ya que la válvula de retención colocada antes de la llave de vaciado hace imposible esta operación en caso de avería.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

Esquema de red con contador general

Así estarían las válvulas bien colocadas.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

Esquema de red con contador general

Este esquema incumple el propio documento DB HS-4 en su punto 2.3 apartado 1 "Ahorro de agua" en el que prescribe que debe disponerse de un sistema de contabilización tanto de agua fría como de agua caliente por cada unidad de consumo individualizable.

Deben colocarse contadores en las zonas marcadas.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

Esquema de red con contador general

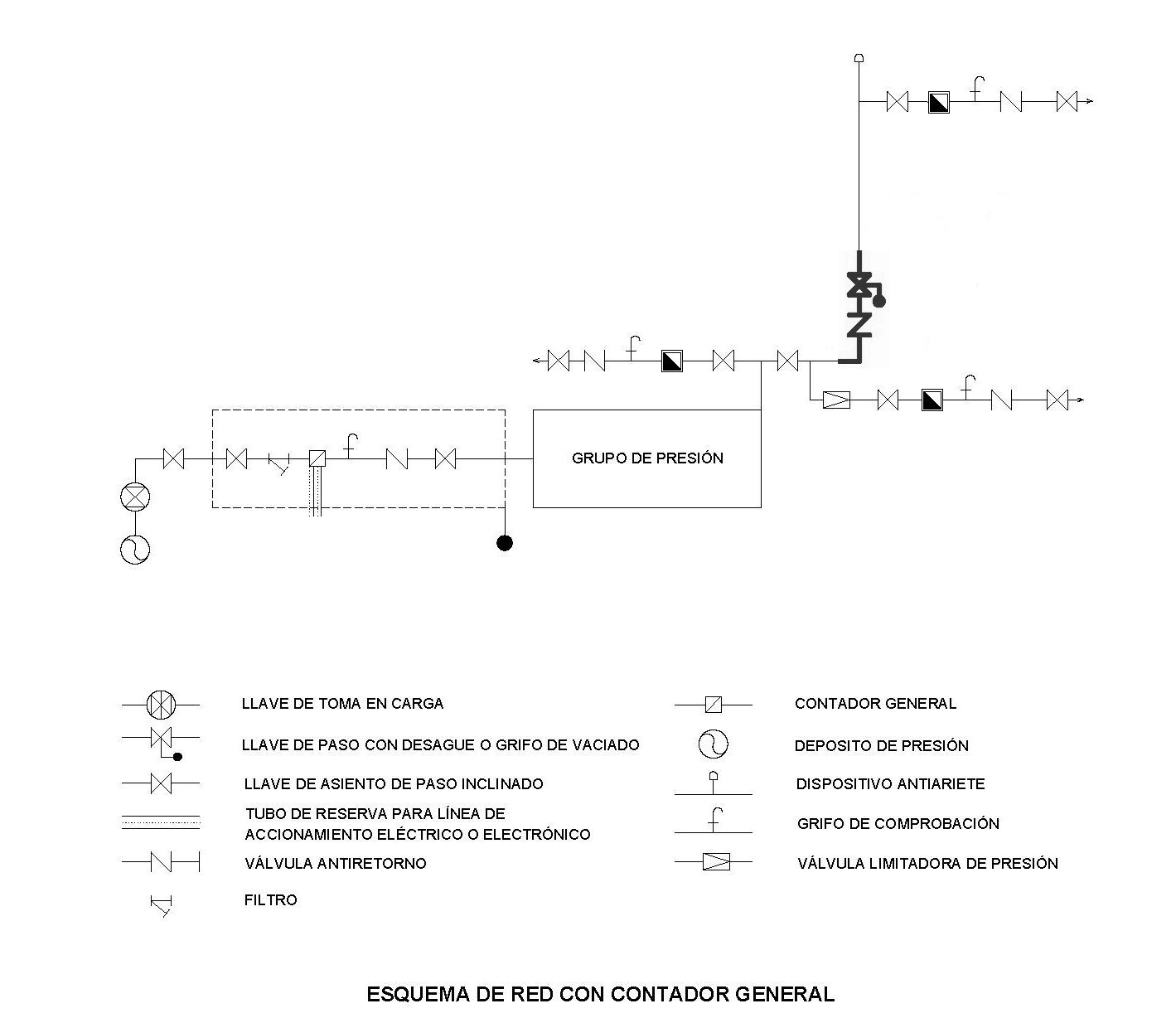

Así el esquema estaría correcto.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

Esquema de red con contador general

Por último señalar la zona de la imagen destacada, corresponde a las arquetas o armarios donde se alojan el contador general (Detalle 1).

El Detalle 1 describe el orden de colocación de los distintos elementos que deben instalarse en las arquetas o armarios de contador general.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

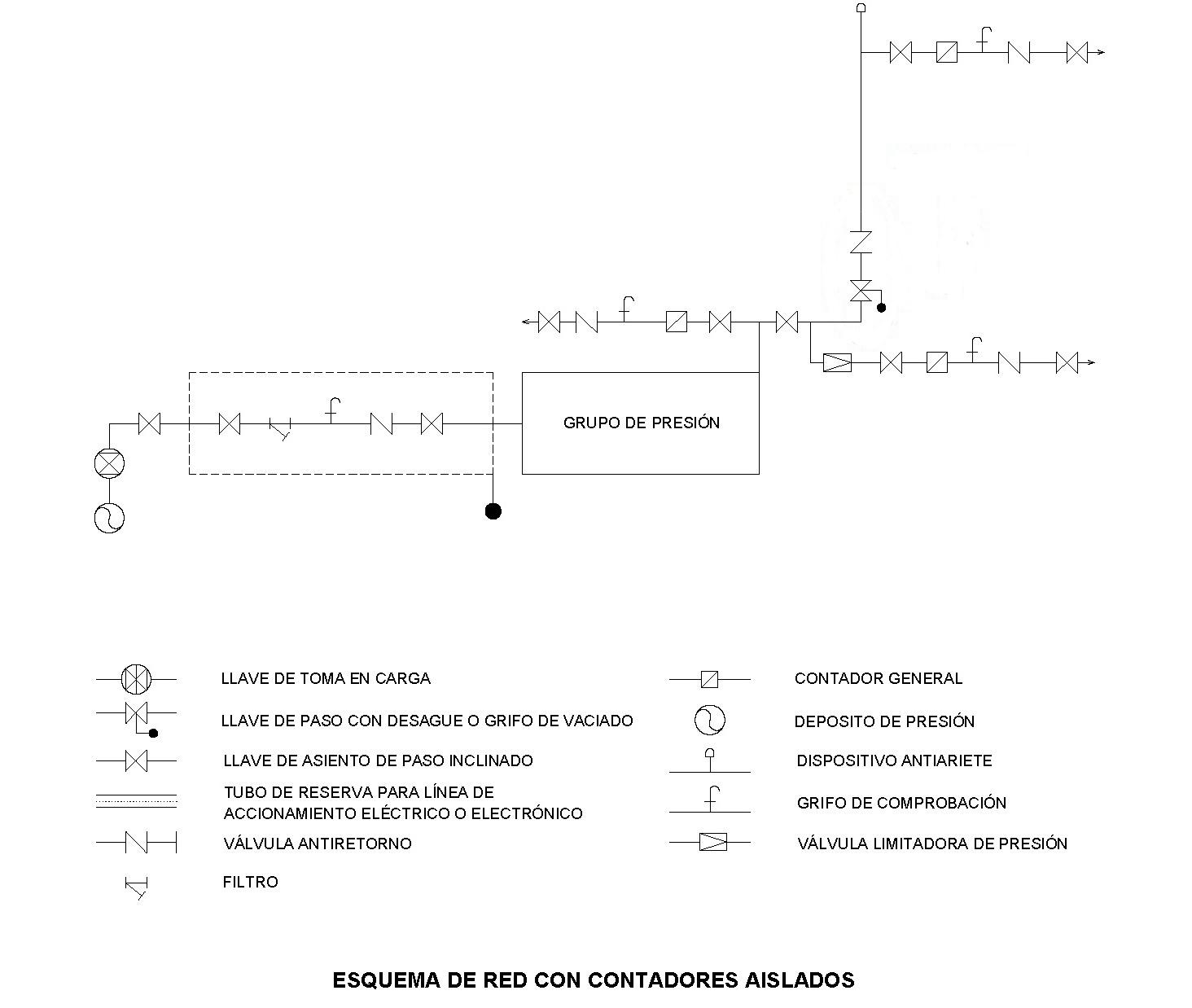

Esquema de red con contadores aislados

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

Esquema de red con contadores aislados

Como en el caso anterior estas válvulas están invertidas en la posición que prescribe DB HS-4, ya que la válvula de retención impedirá cualquier eventual necesidad de vaciar la columna.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

Esquema de red con contadores aislados

Así estarían las válvulas bien colocadas.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

Esquema de red con contadores aislados

No obstante, hay que destacar que las zonas coloreadas corresponden a las arquetas o armarios en los que se aloja la llave de corte general y su orden de colocación (Detalle 2), según el esquema.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

Detalle 1

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

Detalle 2

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

1.3.2.1 Contadores divisionarios centralizados (continuación).

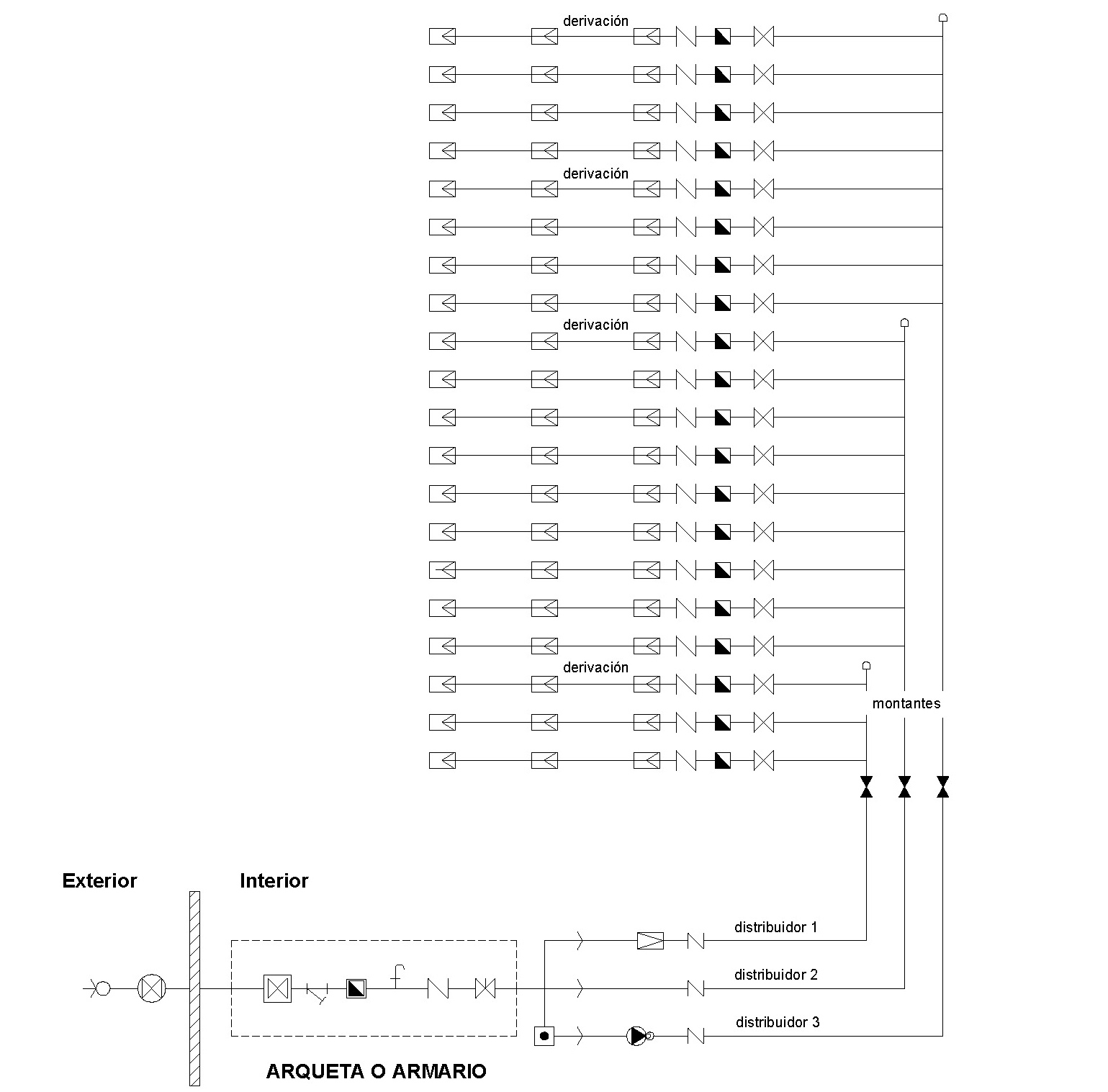

Este es el Esquema C que nos propone NTE/IFF.

Ahora bien, para ajustarse a este DB es necesario realizar unas precisiones que reflejamos a continuación.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

1.3.2.1 Contadores divisionarios centralizados (continuación).

Esquema C Agua Fría

En lo más alto de las columnas se colocará un purgador (DB HS-4 dibuja un antiariete).

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

1.3.2.1 Contadores divisionarios centralizados (continuación).

Esquema C Agua Fría

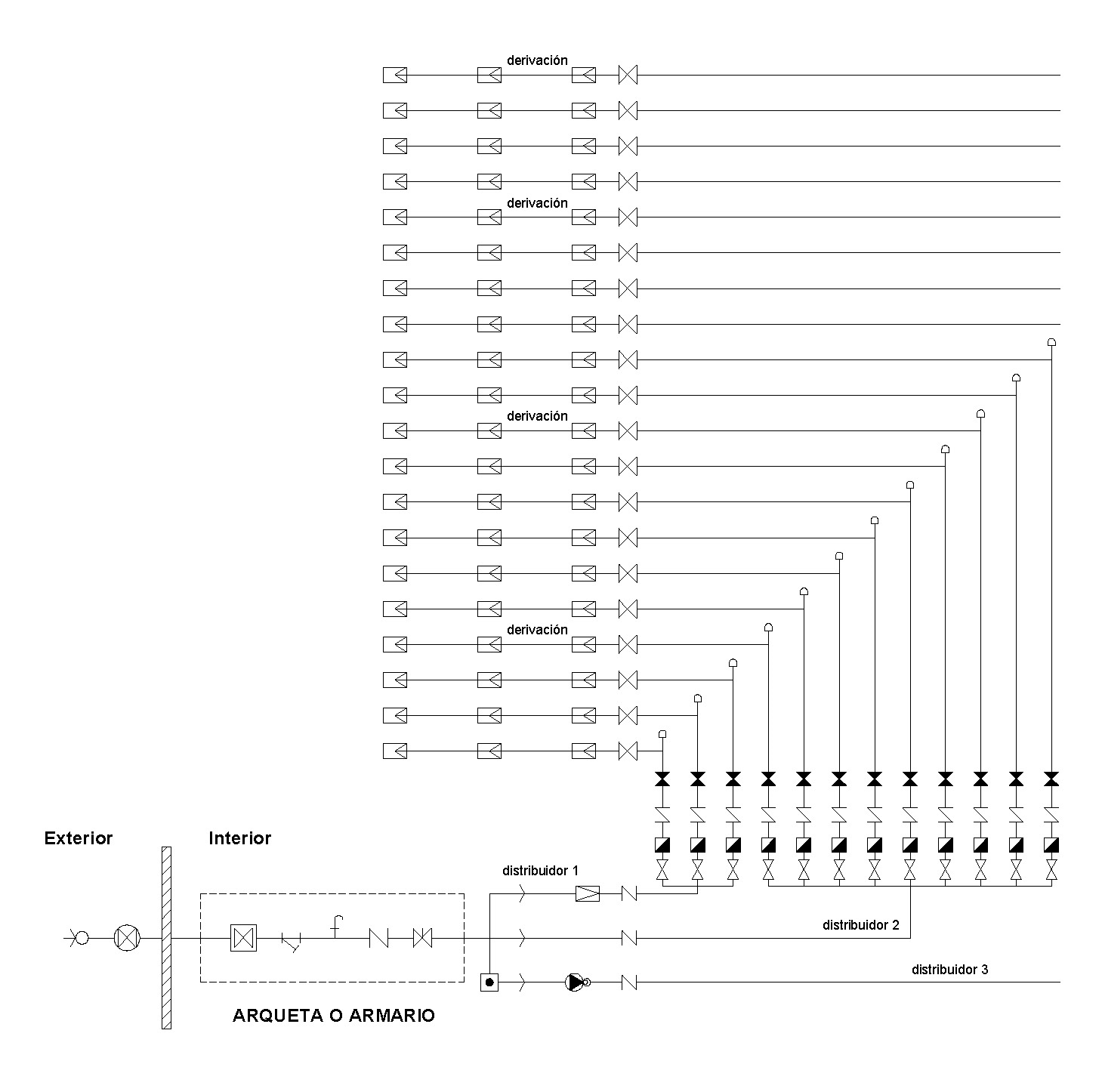

En todas las columnas se colocará una llave de paso con grifo de vaciado y una válvula de retención.

La llave de vaciado que debe colocarse en cada columna coincide (en este caso) con la que prescribe colocar después de cada contador.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

1.3.2.1 Contadores divisionarios centralizados (continuación).

Esquema C Agua Fría

Además de las correcciones ya realizadas se aplicará el (Detalle 2)

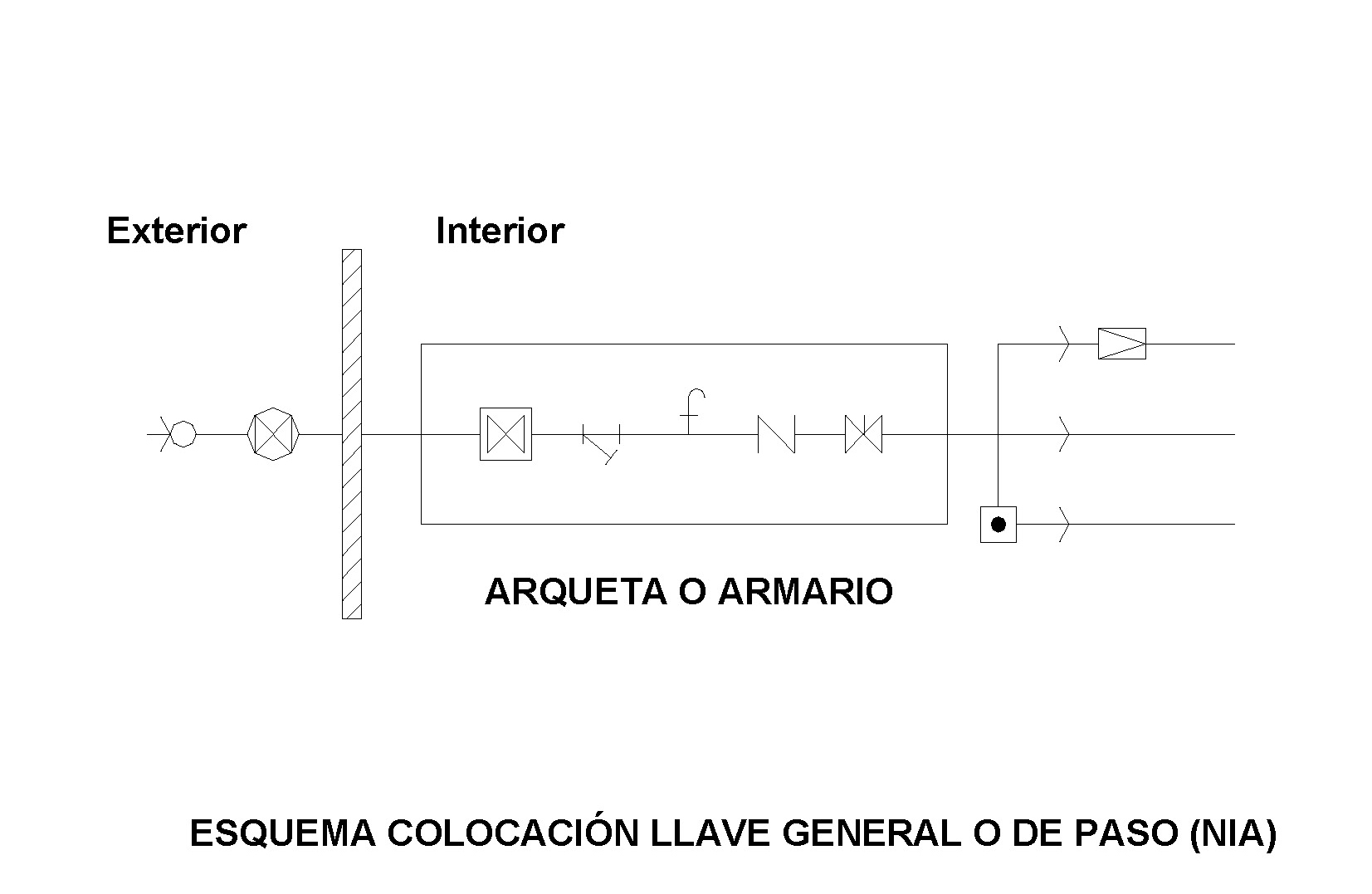

DB HS-4 establece lo que se especifica en el Detalle 2:
La llave general o “de paso” (según NIA) se alojará en arqueta (conjuntamente con el resto de los elementos especificados) de unas medidas que se facilitarán en el Módulo 2 (primera parte).

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

1.3.2.1 Contadores divisionarios centralizados (continuación).

Esquema C Agua Fría

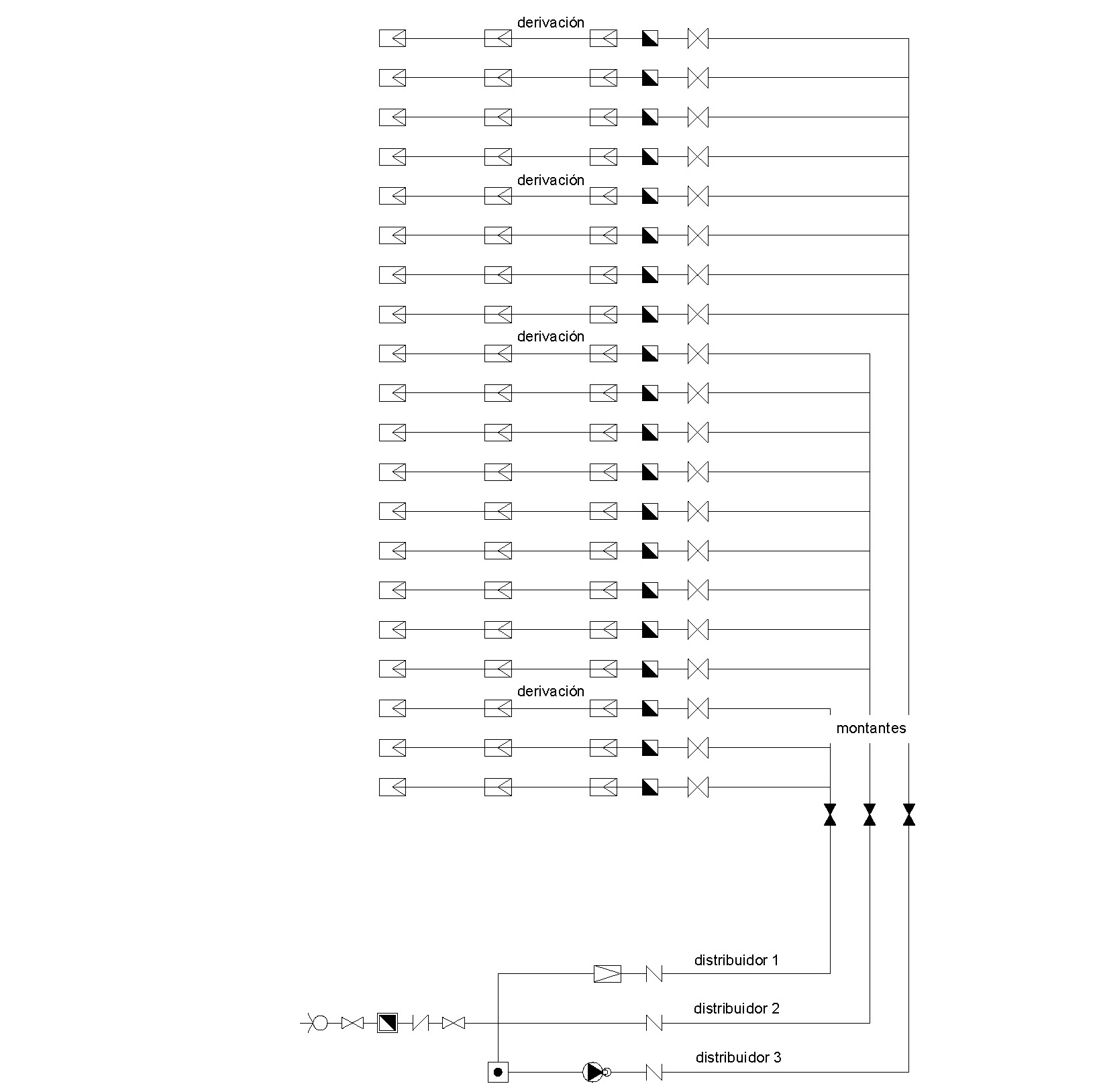

Con lo que el esquema definitivo quedaría así.

Y pasamos a la explicación del siguiente esquema.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

1.3.2.2 Contadores divisionarios en cada vivienda o local (continuación).

Este es el Esquema D que nos propone NTE/IFF.

No obstante en este caso hay que aplicar las modificaciones que se indican a continuación.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

1.3.2.2 Contadores divisionarios en cada vivienda o local (continuación).

Esquema D Agua Fría

En lo más alto de las columnas se colocará un purgador (DB HS-4 dibuja un antiariete).

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

1.3.2.2 Contadores divisionarios en cada vivienda o local (continuación).

Esquema D Agua Fría

Después de cada contador se dispondrá una válvula de retención.

Utiliza las flechas inferiores para avanzar/retroceder

Fontanería a pie de Obra

1.3.2.2 Contadores divisionarios en cada vivienda o local (continuación).

Esquema D Agua Fría

En este caso para la arqueta o armario de entrada aplicaremos el (Detalle 1) además de las correcciones citadas anteriormente.
